Заклепка ГОСТ 10300-80 потай

Заклепка стальная ГОСТ 10300-80 с потайной головкой являются крепежным элементом. Состоит из одного элемента, похожего на гвоздь.

Заклепка потай общемашиностроительного применения с диаметром стержня от 1 до 36 мм классов точности В и С должны удовлетворять всем требованиям ГОСТ 10304-80 и требованиям, изложенным в соответствующих разделах настоящего стандарта.
Стандарт полностью соответствует СТ СЭВ 1020-78.

Способ крепления заклепок очень прост: ее надо расклепать с одной стороны, а вторую зафиксировать так, чтобы при ударе заклепка не выпала. Таким образом, получаются шляпки с двух сторон, на которых и удерживаются скрепляемые элементы.

Заклепка стальная под молоток, еще ее называют вытяжная или забивная состоит из двух частей - шляпки и стержня.
У всех заклепок ГОСТ 10300 есть один недостаток: должна быть выбрана в соответствии с толщиной элементов, которые мы скрепляем.

Если по длине меньше, то ее невозможно закрепить. Если будет длинней, то соединения элементов будут неплотными. Поэтому, перед тем как использовать стальные заклепки для крепления, надо точно узнать толщину скрепляемых материалов.

Скачать ГОСТ 10300-80

Заклепка ГОСТ 10300-80 (аналог DIN 661) с потайной головкой

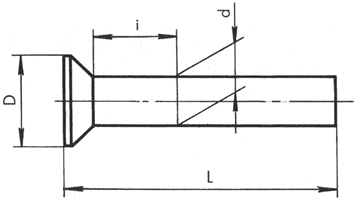

Заклепка с потайной головкой ГОСТ 10300-80. Чертеж, характеристики.
НТД	ГОСТ 10300-80
Диапазон размеров	5-20mm
Класс точности	В С
Марка стали	10кп 15кп

Заклепка с потайной головкой ГОСТ 10300-80

Заклепка с потайной головкой ГОСТ 10300-80
d	3	4	5	6	8	10	12	14	16	20	24	30	36
D	5,2	7	8,8	10,3	13,9	17	20	24	24	30	36	41	49
k	1,2	1,6	2	2,4	3,2	4,8	5,6	6,8	7,2	9	11	14	16
i	3		4			6				8		10

Заклепка потай ГОСТ 10300-80
Диаметр стержня d	Длина L	Диаметр стержня d	Длина L
1,0	2-8	8	9-60
1,2	3-10	10	16-75
(1,4)	3-12	12	18-85
1,6	3-12	(14)	22-100
2,0	3-16	16	24-100
2,5	4-20	20	38-150
3,0	4-40	24	40-180
4,0	5-50	30	52-180
5,0	8-60	36	60-180
6,0	8-60	40	60-180

Длина заклепок должна выбираться из следующего ряда: 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 45, 48, 50, 52, 55, 58, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, 130, 140, 150, 160, 170, 180 мм.

Пример условного обозначения:

Заклепка забивная ГОСТ 10300 с потайной головкой класса точности В диаметром d = 5 мм, длиной L = 40 мм, из ст. 10, без покрытия:

Заклепка 5х40.10 ГОСТ 10300-80

Заклепка забивная ГОСТ 10300 с потайной головкой класса точности В диаметром d = 6 мм, длиной L = 18 мм, из материала группы 00, без покрытия:

Заклепка 6х18.00 ГОСТ 10300-80

Заклепка под молоток ГОСТ 10300 с потайной головкой класса точности В диаметром d = 8 мм, длиной L = 20 мм, из материала группы 00, без покрытия:

Заклепка 8х20.00 ГОСТ 10300-80

Заклепка потай ГОСТ 10300-80 с потайной головкой класса точности В диаметром d = 10 мм, длиной L = 20 мм, из материала группы 00, без покрытия:

Заклепка 10х20.00 ГОСТ 10300-80

Теоретическая масса, вес 1000 шт заклепок ГОСТ 10300-80
Длина L, мм	Теоретическая масса 1000 шт заклепок, кг, при номинальном диаметре стержня d,мм
4	0,281
5	0,336	0,635
6	0,392	0,733
7	0,447	0,832
8	0,503	0,931	1,522	2,235	4,294
10	0,614	1,128	1,831	2,679	5,083
12	0,724	1,325	2,139	3,123	5,478
14	0,835	1,522	2,447	3,563	6,656
16	0,946	1,719	2,755	4,007	7,445	13,41
18	1,057	1,917	3,064	4,451	8,234	14,64	19,93
20	1,168	2,114	3,372	4,895	9,023	15,88	21,70
22	1,279	2,311	3,680	5,309	9,812	17,11	23,48	33,67
24	1,390	2,509	3,989	5,783	10,603	18,34	25,26	36,09	44,36
26	1,501	2,706	4,297	6,227	11,391	19,58	27,03	38,51	47,52
28	1,612	2,903	4,605	6,671	12,180	20,81	28,81	40,93	50,68
30	1,723	3,100	4,913	7,115	12,969	22,04	30,58	43,34	53,83
32	1,834	3,294	5,222	7,559	13,758	23,28	32,36	45,76	56,99
34	1,945	3,495	5,530	8,002	14,547	24,51	34,13	48,18	60,15
36	2,056	3,692	5,838	8,446	15,337	25,74	35,91	50,59	63,30
38	2,167	3,890	6,146	8,890	16,126	26,97	37,68	53,01	66,46	106,4
40	2,278	4,087	6,455	9,334	16,915	28,21	39,46	55,43	69,62	111,4	164,4
42		4,284	6,763	9,778	17,704	29,44	41,24	57,84	72,7	116,3	171,5
45		4,580	7,225	10,444	18,888	31,29	43,90	61,47	77,51	123,7	182,2
48		4,876	7,688	11,110	20,072	33,14	46,56	65,09	82,24	131,1	192,8
50		5,073	7,996	11,554	20,861	34,37	48,34	67,51	85,40	136,0	199,9
52			8,304	11,998	21,650	35,61	50,11	69,93	88,56	140,9	207,0	319,8
55			8,767	12,663	22,834	37,46	52,78	73,55	93,29	148,3	217,7	336,4
58			9,299	13,329	24,017	39,31	55,44	77,18	98,03	155,7	228,3	353,0
60			9,537	13,773	24,806	40,54	57,22	79,60	101,18	160,7	235,4	364,1	529,9
65						43,62	61,66	85,64	109,07	173,0	253,2	391,9	569,9
70						46,70	66,09	91,68	116,97	185,3	270,9	419,6	609,8
75						49,79	70,53	97,72	124,85	197,7	288,7	447,4	649,8
80							74,97	103,8	132,75	210,0	306,5	475,1	689,7
85							79,41	109,8	140,64	222,3	324,2	502,9	729,7
90								115,8	148,53	234,7	341,9	530,6	769,9
95								121,9	156,42	247,0	359,6	558,4	809,6
100								127,9	164,32	259,3	377,5	586,1	849,5
110									284,0	413,0	641,6	929,4	849,5
120										308,6	448,5	697,1	1009,3
130										333,3	484,0	752,6	1089,2
140										358,0	519,5	808,0	1179,1
150										382,6	555,0	863,5	1249,0
160											590,6	919,0	1328,9
170											626,1	974,5	1408,8
180											661,6	1030,0	1488,8

Для изготовления заклепок может использоваться бронза, медь, латунь, алюминий и его сплавы, прочие материалы.

Примечание.
Для определения массы заклепок, изготовляемых из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициенты: 0,356 - для алюминиевого сплава, 1,080 - для латуни, 1,134 - для меди.
