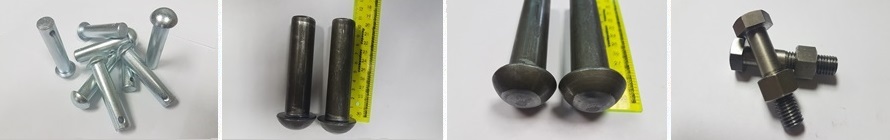

Заклепка стальная ГОСТ 10299 с полукруглой головкой

Производство и продажа: заклепка стальная ГОСТ 10299-80 с полукруглой головкой под молоток.
Предлагаем купить заклепки стальные по низкой цене из наличия на складе. Постоянный ассортимент: заклепка стальная, вытяжная, полукруг, потай, заклепка под молоток, заклепка по ГОСТ 10299-80, ГОСТ 10300-80, 10303-80.

Заклепка ГОСТ 10299-80 с полукруглой головкой сама по себе является крепежным элементом. Состоит из одного элемента, похожего на гвоздь.
Способ крепления очень прост: ее надо расклепать с одной стороны, а вторую зафиксировать так, чтобы при ударе заклепка не выпала. Таким образом, получаются шляпки с двух сторон, на которых и удерживаются скрепляемые элементы.
Заклепка стальная, еще ее называют вытяжная, состоит из двух частей - шляпки и стержня.
У всех заклепок 10299 есть один недостаток: должна быть выбрана в соответствии с толщиной элементов, которые мы скрепляем.
Если по длине меньше, то ее невозможно закрепить. Если будет длинней, то соединения элементов будут неплотными. Поэтому, перед тем как использовать заклепки для крепления, надо точно узнать толщину скрепляемых материалов.

Скачать ГОСТ 10299-80

Используют в судомашиностроении, авиамашиностроении, при возведении строительных конструкций, изготовлении посуды и прочих бытовых изделий из металла.

Заклепка ГОСТ 10299-80 (аналог DIN 660) с полукруглой головкой используют для неразьемного соединения деталей, в качестве осей вращения.

Заклепка ГОСТ 10299-80 с полукруглой головкой. Чертеж, характеристики.
НТД	ГОСТ 10299-80
Диапазон размеров	3-36 мм
Класс точности	В С
Марка стали	10кп;15кп 10;20;35;20Г2Р;40Х;09Г2С

Заклепка с полукруглой головкой под молоток

Заклепка ГОСТ 10299-80 с полукруглой головкой
d	3	3,5	4	5	6	8	10	12	14	16	18	20	22	24	30	36
D	5,3	6,3	7,1	8,8	11	14	16	19	22	25	27	30	35	37	45	55
k	1,8	2,1	2,4	3,0	3,6	4,8	6,0	7,2	8,4	9,5	11	12	13	16	20	24
i	3			4			6	6			8				10

Заклепка производятся по длине, выбираемой из следующего ряда: 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 45, 48, 50, 52, 55, 58, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, 130, 140, 150, 160, 170, 180 мм.

Пример условного обозначения:

Заклепка полукруг стальная забивная ГОСТ 10299-80 с полукруглой головкой класса точности В диаметром стержня d = 4 мм, длиной L = 80 мм, из материала группы ст.10, без покрытия:

Заклепка 4х80.10 ГОСТ 10299-80

Заклепка стальная забивная ГОСТ 10299-80 с полукруглой головкой класса точности В диаметром стержня d = 6 мм, длиной L = 40 мм, из материала группы 00, без покрытия:

Заклепка 6х40.00 ГОСТ 10299-80

Стальная забивная заклепка ГОСТ 10299-80 с полукруглой головкой класса точности В диаметром стержня d = 8 мм, длиной L = 20 мм, из материала группы 00, без покрытия:

Заклепка 8х20.00 ГОСТ 10299-80

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Предельные отклонения высоты головки для размеров Н меньше 1 мм - + 0,28, - 0,16 мм; для Н = 1 мм - + 0,28 мм.

Теоретическая масса, вес 1000 шт заклепок ГОСТ 10299-80.
Длина L, мм	Теоретическая масса 1000 шт заклепок, кг, при номинальном диаметре стержня d,мм
Длина L, мм	3	(3,5)	4	5	6	8	10	12	(14)	16	(18)	20	(22)	21	30	36
4	0,401
5	0,457	0,670	0,924
6	0,512	0,746	1,023
7	0,568	0,821	1,121	1,906	3,084
8	0,623	0,896	1,220	2,060	3,306
9	0,679	0,972	1,319	2,214	3,528	6,902
10	0,734	1,048	1,417	2,368	3,751	7,296
12	0,845	1,119	1,615	2,676	4,194	8,085
14	0,956	1,350	1,812	2,985	4,638	8,874	14,23
16	1,067	1,501	2,009	3,293	5,082	9,663	15,47
18	1,178	1,652	2,207	3,601	5,526	10,452	16,70	25,50
20	1,289	1,803	2,404	3,909	5,970	11,242	17,93	27,28	39,11	53,33
22	1,400	1,954	2,601	4,218	6,414	12,203	19,17	29,05	41,53	56,49
24	1,511	2,105	2,798	4,526	6,858	12,820	20,40	30,83	43,94	59,65
26	1,622	2,256	2,996	4,834	7,302	13,609	21,63	32,61	46,36	62,80
28	1,733	2,407	3,193	5,142	7,746	14,398	22,87	34,38	48,78	65,96	86,07
30	1,844	2,558	3,390	5,451	8,190	15,187	24,10	36,16	51,19	69,12	90,07
32	1,955	2,709	3,588	5,759	8,633	15,977	25,33	37,93	53,61	72,27	94,06
34	2,065	2,860	3,785	6,067	9,077	16,766	26,56	39,71	56,03	75,43	98,06
36	2,177	3,011	3,982	6,375	9,521	17,555	27,80	41,48	58,44	78,59	102,10	129,1
38	2,288	3,162	4,179	6,684	9,965	18,344	29,03	43,26	60,86	81,74	106,04	134,1	171,4
40	2,399	3,313	4,377	6,992	10,40	19,13	30,26	45,03	63,28	84,90	110	139	177,3	226,2
42			4,574	7,300	10,85	19,92	31,50	46,81	65,69	88,06	114	143,9	192,3	233,3
45			4,870	7,763	11,52	21,11	33,35	49,47	69,32	92,80	120	151,3	201,2	244
48			5,166	8,225	12,19	22,29	35,20	52,14	72,95	97,53	126	158,7	207,2	254,6
50			5,363	8,533	12,63	23,08	36,43	53,91	75,36	100,70	130	163,6	213,1	261,8
52				8,842	13,07	23,87	37,66	55,69	77,78	103,80	134	168,6	221,1	268,9
55				9,304	13,74	25,05	39,51	58,35	81,40	108,60	140	176,0	231,1	279,5	462,7	719,7
58				9,776	14,40	26,24	41,36	61,02	85,03	113,30	146	183,3	237	290,6	481,5	743,7
60				10,075	14,85	27,03	42,59	62,79	87,45	116,50	150	183,3	251,9	297,3	490,5	759,7
65						29	45,68	67,23	93,49	124,40	160	200,6	266,6	315,0	518,2	799,6
70						30,97	48,76	71,67	99,53	132,20	170	213,0	281,8	332,8	546,0	839,6
75							51,84	76,11	105,6	140,10	180	225,3	296,7	350,5	573,7	879,5
80							54,93	80,55	111,6	148,00	190	237,6	311,6	368,3	601,5	919,6
85							58,01	84,99	117,7	155,90	200	250	326,5	386,0	629,2	959,4
90							61,09	89,43	123,7	163,80	210	262,3	341,5	403,8	657,0	999,4
95							64,17	93,86	129,7	171,70	220	274,6	356,4	421,6	684,7	1039,3
100							67,25	98,30	135,8	179,60	230	287,0	386,2	439,3	712,4	1079,3
110								107,20	147,9	195,40	250	311,6	416,1	474,8	769,9	1159,2
120									160	211,20	270	336,3	445,9	510,3	823,4	1239,1
130									172	226,90	290	360,9	475,7	545,8	878,9	1319,0
140									184,1	242,74	310	385,6	505,6	581,4	934,4	1398,9
150												410,2	535,6	616,9	989,9	1478,8
160												434,9	565,3	652,4	1045,4	1558,7
170													595,1	687,9	1100,9	1638,6
180														723,4	1156,3	1718,5

Заклепка стальная ГОСТ 10299-80 с полукруглой головкой под молоток

Для изготовления заклепок может использоваться бронза, медь, латунь, алюминий и его сплавы, прочие материалы.

Примечание:
Для определения массы других заклепок, изготовляемых из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициенты: 0,356-для алюминиевого сплава; 1,080-для латуни; 1,134-для меди.
