Шайба ГОСТ 22355-77 плоская высокопрочная закаленная

Каталог / шайба плоская высокопрочная закаленная ГОСТ 22355-77

Шайба высокопрочная ГОСТ 22355-77 плоская закаленная и отпущенная, предназначенны для применения в соединениях с высокопрочными болтами и гайками с шестигранными головками с резьбой диаметром от М16 до М48 включительно, эксплуатируемые в макроклиматических районах с умеренным и холодным климатом.

Скачать ГОСТ 22355-77

Шайбами, вместе с высокопрочными болтами ГОСТ 22353-77 и гайками ГОСТ 22354 широко применяется в качестве детали соединения стальных строительных конструкций, в том числе мостовых, а также для металлических конструкций.

Диапазон размеров: шайба М6, М8, М10, М12, М16, М20, М24, М27, М30, М36, М42, М48, М52.

Шайба ГОСТ 22355-77 обычно подкладывается под головку болта для уменьшения повреждений поверхности деталей и для предотвращения самоотвинчивания крепежа.

Марки стали: 35, 45 (основные), Ст5сп2, Ст5пс2, Ст5Гпс2. Шайбы имеют твердость HRC3 35—45. Близкие аналоги: ГОСТ Р 52646-2006.

Пример условных обозначений:

Шайба высокопрочная для болта номинальным диаметром 20 мм.

Шайба 20 ГОСТ 22355-77

Шайба высокопрочная для высокопрочных конструкционных болтов номинальным диаметром 24 мм.

Шайба 24 ГОСТ 22355-77

Шайба ГОСТ 22355 для высокопрочных конструкционных болтов с резьбой диаметром d = М27 с термодиффузионным цинковым покрытием (ТД) по ГОСТ Р 9.316 толщиной 30 мкм:

Шайба 27 ТД30 ГОСТ 22355-77

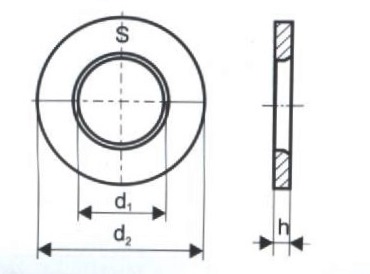

Шайба высокопрочная ГОСТ 22355-77. Размеры и вес. Номинальный диаметр шайбы ГОСТ 22355.
Номинальный диаметр шайбы ГОСТ 22355	d 1	d 2	s
Шайба М16	18	37
М(18)	20	39	4
Шайба М20	22	44
М(22)	24	50	5; 6
Шайба М24	26	56
М(27)	30	66
Шайба М30	33	66	6
Шайба М36	39	78
Шайба М42	45	90	8
Шайба М48	52	100

Не рекомендуется использовать размеры высокопрочных шайб, которые заключены в скобки.

Высокопрочная шайба ГОСТ 22355-77. Размеры и теоретический вес шайбы ГОСТ 22355.
Номинальный диаметр шайбы ГОСТ 22353, мм	Теоретический вес шайбы высокопрочной 1000 шт. шайб, кг	Номинальный диаметр шайбы ГОСТ 22353, мм	Теоретический вес шайбы высокопрочной 1000 шт. шайб, кг
16	25,8	(27)	127,8
(18)	27,6	30	120,7
20	35,8	36	168,7
(22)	59,3	42	299,5
24	75,8	48	359,7

Технические требования - по ГОСТ 22356-77.

Предельные отклонения размеров и допуски формы и расположения поверхностей - по ГОСТ 18123-82.

Высокопрочная шайба 22355 должна иметь шероховатость и допускаемые дефекты поверхности по ГОСТ 18123-82.
