Канат двойной свивки ГОСТ 3093-80 типа ТК

Каталог / канат двойной свивки ГОСТ 3093-80 трос

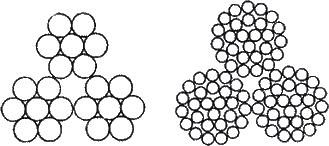

Канат стальной ГОСТ 3093-80 двойной свивки типа ЛК-О конструкции 3х7(1+6), типа ТК конструкции 3х27(3+9+15), типа ТК конструкции 3х37(1+6+12+18).

Канат стальной ГОСТ 3093-80 подразделяется по признакам:

по назначению: грузолюдские - ГЛ, грузовые - Г;
по механическим свойствам марок: ВК, В, 1;
по виду покрытия поверхности проволок в канате: из проволоки без покрытия, из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;
по направлению свивки: правой, левой - Л;
по сочетанию направлений свивки элементов каната: крестовой, односторонней - О; комбинированной - К;
по способу свивки: нераскручивающиеся - Н, раскручивающиеся;
по точности изготовления: нормальной, повышенной - Т;
по степени уравновешенности: рихтованные - Р, нерихтованные.

Примеры условных обозначений:

Канат типа ЛК-О ГОСТ 3093 диаметром 12,0 мм, грузолюдской, из проволоки без покрытия, марки В, правой крестовой свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1770 Н/мм² (180 кгс/мм²):

Канат 12,0-ГЛ-В-Н-Т-1770 ГОСТ 3093-80

Канат двойной свивки 3093 диаметром 14,5 мм, грузового назначения, из проволоки без покрытия, марки В, правой крестовой свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1770 Н/мм² (180 кгс/мм²):

Канат 14,5-Г-В-Н-Т-1770 ГОСТ 3093-80

Канат оцинкованный двойной свивки типа ЛК-О ГОСТ 3093 диаметром 17,0 мм, грузового назначения, марки 1, оцинкованной по группе Ж, левой крестовой свивки, раскручивающийся, рихтованный, нормальной точности, маркировочной группы 1860 Н/мм² (190 кгс/мм²):

Канат 17,0-Г-1-Ж-Л-Р-1860 ГОСТ 3093-80

Диаметр каната и основные параметры его должны соответствовать указанным в таблице.

Скачать ГОСТ 3093-80

Технические требования, правила приемки, методы испытаний, упаковка, маркировка, транспортирование и хранение по ГОСТ 3241.

Канат стальной ГОСТ 3093-80 трос. Купить трос двойной свивки.
Диаметр, мм			Площадь сечения всех пр-ок, мм²	Масса 1000 м смаз-го каната, кг	Маркир-ая группа, Н/мм² (кгс/мм²)
каната	пр-ки				1570(160)		1670(170)		1770(180)
	цент-ной	в слоях			Разрывное усилие, Н, не менее
	цент-ной	в слоях			сум-ое всех пр-ок в канате	каната в целом	сум-ое всех пр-ок в канате	каната в целом	сум-ое всех пр-ок в канате	каната в целом
-	3 пр-ки	18 пр-ок	-		-	-	-	-	-	-
1,35	0,20	0,20	0,66	5,84	1030	940	1095	1005	1160	1045
3,0	0,55	0,50	4,25	38,0	6660	6125	7080	6505	7495	6800
-	3 проволоки	108 проволок	-	-	-	-	-	-	-	-
12,0	0,85	0,8	55,99	504,5	87750	72100	93250	76400	98750	77750
-	-	81 проволока	-	-	-	-	-	-	-	-
14,5	-	1,2	91,6	860,0	143500	117000	152500	124500	161500	127000
-	3 проволоки	108 проволок	-	-	-	-	-	-	-	-
17,0	1,30	1,20	126,13	1095,0	197500	161500	210000	171500	222000	176000

Примечание: диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.
