Грозозащитный трос ГТК - заземлённый провод в воздушных: линиях электропередач, служащий для защиты токопроводящих проводов от прямых ударов молнии.

Плакированный грозотрос ГТК применяется как заземлённый протяжённый тросовый молниеотвод, натянутый вдоль воздушной линии электропередачи, служащий для защиты токопроводящих проводов от прямых ударов молнии. Грозозащитные тросы коррозионностойкие (ГТК), предназначены для подвески на опорах линий электропередачи напряжением 35 кВ и выше.

Производится согласно ТУ 3500-001-862229982-2010 на основе плакированной алюминием проволоки, по той же технологии, что и при производстве оптических кабелей, встроенных в грозозащитный трос, толщина алюминиевого слоя составляет 23% от общего сечения проволок и, соответственно, обладает большей проводимостью и способностью к растеканию импульсных токов.

Традиционное цинковое покрытие разрушается при токах короткого замыкания(КЗ), после чего трос коррозирует, теряет свойства, требует замены.

ГТК изготавливаются из стальных плакированных алюминием проволок или из стальных плакированных алюминием проволок и проволок из алюминиевого сплава.

ГТК эксплуатируются при температуре окружающей среды от минус 60 до плюс 80 °С с учетом солнечной радиации.

Условное обозначение плакированного алюминием грозотроса ГТК: ГТК xx-1/2/3/4 - тип стальной плакированной алюминием проволоки;

1 - сечение алюминиевых проволок;
2 - сечение стальных плакированных алюминием проволок;
3 - диаметр ГТК, мм;
4 - механическая прочность на разрыв, кН.

Преимущества плакированного алюминием грозозащитного троса ГТК перед другими грузовыми канатами, применяемых в качестве грозозащитных тросов:

Высокая коррозийная стойкость - все стальные проволоки покрыты алюминием, который в несколько раз эффективнее защищает сталь от коррозии.
Высокая надежность - биметаллическая проволока, полученная с помощью технологии плакирования, адгезирует алюминий со сталью на молекулярном уровне, после чего даже при сильном механическом воздействии невозможно снять алюминий со стали, в результате провод не может быть подвержен коррозии вследствие нарушения защитного покрова.
Стойкость к высоким температурам - цинковое покрытие растрескивается и слетает со стали при температуре свыше 100, а трос, выполненный из плакированных проволок выдерживает температуру до 400, сохраняя при этом все эксплуатационные характеристики.
Стойкость к повышенным токам короткого замыкания - алюминий составляет 25% от всего сечения троса и соответственно обладает большей проводимостью.
Плакированный трос не может стать причиной аварийной ситуации - все проволоки троса переформированы таким образом, чтобы при обрыве одной или нескольких проволок они не выплетались из повива.
Нагрузка на опоры - вес плакированного троса меньше стального, что значительно снижает нагрузку на опоры.
При одинаковом тоннаже со стальным тросом, плакированный трос составляет значительно больший объем в километраже.
Плакированный грозотрос стоек к эоловой вибрации и галопированию.
Простота проектирования линий.
Простота монтажа.

Плакированный грозотрос ГТК аналогичен по габаритным размерам традиционным тросам, соответственно монтируется в стандартных зажимах.

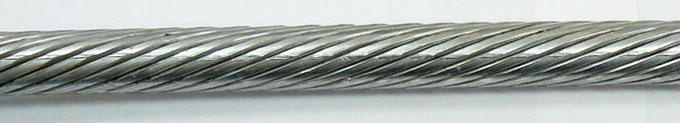

Плакированный алюминием грозотрос ГТК 20

Плакированный грозотрос ГТК 20, грозозащитный трос ГТК
Параметры ГТК	ГТК 20-0/50-9,1/60	ГТК 20-0/70-11,1/87	ГТК 20-0/90-12,1/104	ГТК 20-0/100-13,2/123	ГТК 20-0/120-14,2/142	ГТК 20-0/300-22,6/360
Наружный диаметр ГТК, мм	9,1	11,1	12,1	13,2	14,2	22,6
Вес ГТК, кг/км	333	493	580	700	807	2040
Механическая прочность на разрыв, кг.	6146	8929	10622	12515	14506	36738
Максимально допустимая растягивающая нагрузка, кг.	4300	6250	7435	8760	10154	25715
Средне-эксплуатационная нагрузка, кг.	2150	3125	3717	4380	5077	12857
Общее сечение, кв.мм	49,96	72,58	86,34	101,7	117,9	298,6
R постоянному току при 20С⁰, ОМ/км	1,179	1,203	0,999	0,870	0,747	0,294
Модуль упругости финальный, кг/кв.мм	162	162	162	162	162	162

Грозозащитный трос ГТК 20, грозотрос ГТК 20

Впервые разработан специально для защиты ВЛ от ударов молнии, грозотрос МЗ-В-ОЖ-Н-Р и выполнен с применением современных канатных технологий, обладает рядом преимуществ.

В ассортименте на складе: грозозащитный трос ГТК 20 на основе стальной проволоки, плакированной алюминием,
грозотрос ГТК 20 по ТУ 3500-001-862229982-2010.

Мы реализуем только новые сертифицированные грозотросы российского производства. Вы с 100% гарантией получите качественную продукцию.
Всегда в наличии грозотросы всех размеров.
Оформить заявку на грозотрос на эл. почту megaprom@orel.ru и наши специалисты ответят на все вопросы.
