Каталог / гайка для фланцевых соединений ГОСТ 9064-75 |
Гайка ГОСТ 9064-75 для фланцевых соединений - применяется для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650 градусов.
НТД | ГОСТ 9064-75 |
---|---|
Диапазон размеров | М10-М160 |
Класс точности гайки | В |
Поле допуска резьбы гайки | 6h; 7h |
Класс прочности гайки | 6; 8; 9; 10 |
Марка стали | 10; 20; 35; 40Х |
Гайки фланцевые ГОСТ 9064-75 должны изготовляться следующих типов:
А - гайка шестигранная для фланцевых соединений корпусов цилиндров паровых и газовых турбин, трубопроводов и соединительных частей, паровых котлов, арматуры, приборов, аппаратов и резервуаров;
Б - гайка колпачковая для фланцевых соединений корпусов цилиндров паровых и газовых турбин, стопорных и регулирующих клапанов и других соединений паровых котлов, паровых и газовых турбин.
Гайки по ГОСТ 9064-75 с цинковым покрытием изготавливаются под заказ.

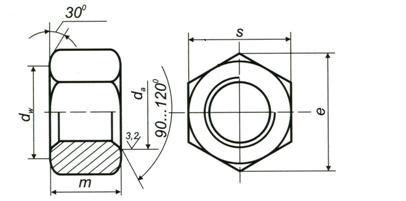

Номинальный размер под ключ d | М10 | М12 | М16 | М20 | М22 | М24 | М27 | М30 | М36 | М42 | М48 | М52 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Размер под ключ S | 17 | 19 | 24 | 30 | 32 | 36 | 41 | 46 | 51 | 65 | 75 | 80 |
Диаметр описанной окружности e не менее | 18,8 | 21,0 | 26,7 | 33,5 | 35,06 | 40,3 | 45,9 | 51,4 | 61,7 | 73,1 | 84,5 | 90,4 |
Высота, m | 10 | 12 | 16 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 | 52 |
шаг резьбы основной | 1,5 | 1,75 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | |||
теоретическая масса гайки ГОСТ 9064-75 тип А, кг | 0,014 | 0,019 | 0,039 | 0,077 | 0,093 | 0,133 | 0,194 | 0,277 | 0,446 | 0,777 | 1,197 | 1,42 |
Номинальный размер под ключ d | гайка М56 | гайка М60 | гайка М64 | гайка М68 | гайка М72 | гайка М76 | гайка М80 | гайка М90 | гайка М100 | гайка М110 | гайка М120 | гайка М125 | гайка М140 | гайка М160 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Размер под ключ S | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 130 | 145 | 155 | 175 | 180 | 200 | 225 |
Диаметр описанной окружности e не менее | 96,0 | 102,0 | 107,5 | 113,5 | 118,0 | 124,0 | 130,0 | 147,0 | 163,0 | 180,0 | 195,5 | 203,5 | 229,0 | 263,0 |
Высота, m | 56 | 60 | 64 | 68 | 72 | 76 | 80 | 90 | 100 | 110 | 120 | 125 | 140 | 160 |
шаг резьбы основной | 4,0 | 4,0 и 6,0 | ||||||||||||
теоретическая масса гайки ГОСТ 9064-75 тип А, кг | 1,668 | 2,08 | 2,31 | 2,74 | 3,05 | 5,53 | 4,02 | 5,82 | 8,09 | 9,71 | 13,42 | 15,42 | 21,06 | 29,66 |
По требованию потребителя покрывается способом химического цинкования или термодиффузионным.
Упаковываются в деревянные ящики по 50,60 кг. Ящики комплектуются на поддоны.
Допускается изготовление гаек типа Б без расточки осевого отверстия п с фаской.
Допускается увеличение размера проточки f1 до 35 мм для гаек свыше М72 с соответствующим увеличением высоты гайки. При изготовлении проточки типа короткая по ГОСТ 10549-80 допускается уменьшение общей высоты гайки l1 и глубины осевого отверстия I по сравнению с таблицей, но не более 10 мм.
Допускается в основании гаек типа Б выполнять площадки или канавки для стопорения.
Примеры условных обозначений.
Гайки фланцевые типа А, диаметром резьбы 12 мм с крупным шагом резьбы 1,75 мм с полем допуска 6Н, из углеродистой стали 35, категории III, с покрытием 02 толщиной 6 мкм:
Гайка AM12-6H.35.III.3.026 ГОСТ 9064-75
Гайка фланцевая типа Б, исполнения 2, диаметром резьбы 48 мм, с мелким шагом резьбы 3 мм, с толем допуска 6Н, из стали марки ЭП182 вакуумно-дугового переплава, категории IV, группы качества 3, без покрытия:
Гайка Б2М48хЗ-6Н.ЭП182-ВД.IV.З ГОСТ 9064-75
Резьба метрическая по ГОСТ 24705-81. Технические требования по ГОСТ 20700-75.
Возможно изготовление высокопрочных гаек ГОСТ 9064-75 или ГОСТ Р 52645-2006.
