Каталог / гайка ГОСТ 10605-94 с диаметром резьбы свыше 48 мм |
Гайка ГОСТ 10605-94 с диаметром резьбы свыше 48 мм - применяется для всех отраслей народного хозяйства для комплектации болтов, в машиностроении и строительстве в качестве деталей соединения, для комплектации болтов в стальных строительных конструкциях и тяжелом машиностроении.
Гайка ГОСТ 10605 с диаметром резьбы свыше 48 мм аналог ISO 4032.
Возможна поставка гайки по ГОСТ 10605-94 с диаметром резьбы свыше 48 мм с мелкими шагами
резьбы и в высокопрочном исполнении (классы прочности 8.0 и 10.0) из стали марки 20Г2Р.
НТД | ISO 4032 |
---|---|
Диапазон размеров | М52-М150 |
Класс точности гайки | В; С |
Поле допуска резьбы гайки | 6h; 7h |
Класс прочности гайки | 6; 8; 9; 10 |
Марка стали | 35; 40; 35Х; 40Х; 20Г2Р; 09Г2С |
![]() |

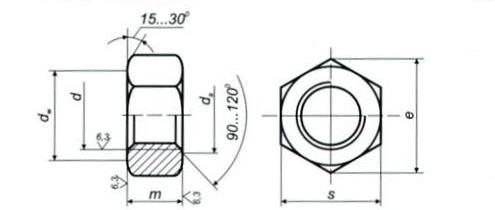

Диаметр резьбы d | гайка М52 | гайка М56 | гайка М64 | гайка М72 | гайка М76 | гайка М80 | гайка М90 | гайка М100 | гайка М110 | гайка М125 | гайка М140 | гайка М150 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Шаг резьбы | Крупный | 5,0 | 5,5 | 6,0 | |||||||||
Мелкий | 3,0 | 4,0 | 6,0 и 4,0 | ||||||||||
Размер под ключ S | Номинальный | 80 | 85 | 95 | 105 | 110 | 115 | 130 | 145 | 155 | 180 | 200 | 225 |
Минимальный | 78,1 | 82,8 | 92,8 | 102,8 | 107,8 | 112,8 | 127,5 | 142,5 | 152,5 | 177,5 | 197,1 | 222,1 | |
Диаметр описанной окружности e, не менее | 88,25 | 93,56 | 104,86 | 116,16 | 121,81 | 127,46 | 144,08 | 161,03 | 172,33 | 200,58 | 222,72 | 250,97 | |
d(a) | не менее max | 52 | 56 | 64 | 72 | 76 | 80 | 90 | 100 | 110 | 125 | 140 | 150 |
не более min | 56,2 | 60,5 | 69,1 | 77,8 | 82,1 | 86,4 | 97,2 | 108,0 | 118,8 | 135,0 | 151,2 | 162,0 | |
d(w), не менее | 74,2 | 78,7 | 88,2 | 97,7 | 102,4 | 107,2 | 121,1 | 135,4 | 144,9 | 168,6 | 187,2 | 211,0 | |
Высота m | не менее max | 42 | 45 | 51 | 58 | 61 | 64 | 72 | 80 | 88 | 100 | 112 | 128 |
не более min | 40,4 | 43,4 | 49,1 | 56,1 | 59,1 | 62,1 | 70,1 | 78,1 | 85,8 | 97,8 | 109,8 | 100,4 | |
Теоретическая масса 1000 шт. гаек, кг | Крупный 5,0; 5,5 и 6,0 | 1,21 | 1,45 | 1,99 | |||||||||
Мелкий 3,0 и 4,0 | 1,18 | 1,42 | 1,99 | 2,63 | 2,99 | 3,39 | 4,88 | 6,76 | 8,12 | 12,79 | 17,43 | 24,51 | |
Мелкий 6,0 | 2,69 | 3,06 | 3,47 | 4,98 | 6,88 | 8,27 | 12,99 | 17,67 | 24,83 |
Диапазон размеров гаек: М52, М56, М64, М72, М76, М80, М90, М100, М110, М125, М140, М150 и другие.
По требованию потребителя покрывается гайки ГОСТ 10605-94 с диаметром резьбы свыше 48 мм способом химического цинкования или термодиффузионным.
Упаковывается гайка ГОСТ 10605-94 с диаметром резьбы свыше 48 мм в деревянные ящики по 50,60 кг.
Пример условного обозначения:
Гайка оцинкованная диаметром резьбы 56 мм, с крупным шагом резьбы с полем допуска 6Н, из материала группы 05, с цинковым покрытием толщиной 9 мкм, хроматированным:
Гайка оцинкованная диаметром резьбы 64 мм, с мелким шагом резьбы с полем допуска 6Н, из материала группы 21, из стали марки 12Х18Н9Т без покрытия:
Гайка оцинкованная диаметром резьбы 72 мм, с крупным шагом резьбы с полем допуска 6Н, из материала группы 05, с цинковым покрытием толщиной 9 мкм, хроматированным:
