Болт высокопрочный ГОСТ 52644-2006

Болт высокопрочный ГОСТ 52644-2006 с увеличенным размером под ключ наиболее часто используются в машиностроении, промышленности и строительстве в качестве деталей соединения, а так же для стальных мостовых металлоконструкций и в тяжелом машиностроении.

Класс точности: B. Марка стали: 40Х; 30Х3МФ; 30Х2РНМФА; 20Х2НМТРБ.
Аналоги: DIN 6914 (EN 14399-4), ISO 7411: 1984. Класс прочности: 6.8; 8.8; 9.8; 10.9; 12.9.

Скачать ГОСТ 52644-2006

Климатическое исполнение на шляпке хл:

У (для районов с расчетной температурой от -40°С и выше).
ХЛ (для районов с расчетной температурой от -65°С и выше).

Головка болта дополнительно маркируется буквами ХЛ.

Диапазон размеров болтов: М6, М8, М10, М12, М16, М20, М24, М27, М30, М36, М42, М48, М52 и другие.

Болт ГОСТ 52644-2006 высокопрочный для мостовых конструкций с шестигранной головкой. Цена на болт ГОСТ 52644.

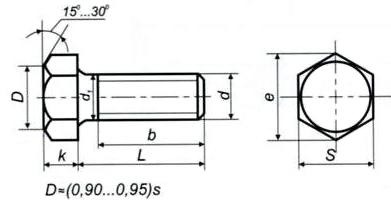

d	16	(18)	20	(22)	24	(27)	30	36	42	48
Шаг резьбы	2	2,5			3		3,5	4	4,5	5
d 1	16	18	20	22	24	27	30	36	42	48
Размер под ключ, S	27	30	34	36	41	46	50	60	65	75
Высота головки, k	12,0	13,0	14,0	15,0	17,0	19,0		23,0	26,0	30,0
е , не менее	29,9	33,3	35,0	39,6	45,2	50,9		60,8	72,1	83,4
r	От 1,5 до 2,0			От 2,0 до 2,5			От 3,0 до 4,0			От 4,0 до 5,0
Длина резьбы, b	38	42	46	50	54	60		78	90	102
Длина болта L, мм	Теоретическая масса(вес) 1000 штук изделий,кг
Длина болта L, мм	16	(18)	20	(22)	24	(27)	30	36	42	48
40	111
45	118	151
50	126	161	198
55	134	171	211	267
60	141	180	223	282	367
65	149	190	235	297	386
70	157	200	247	312	404	538
75	164	210	259	326	421	560	621
80	172	219	271	341	438	582	648
85	180	229	283	355	456	604	676
90	188	239	295	370	473	627	703	1081
95	195	249	307	384	491	649	730	1120
100	203	258	319	399	508	671	758	1159
105	210	268	331	414	525	693	785	1199	1723
110	218	278	343	428	543	715	812	1238	1776
115	226	288	355	443	560	737	839	1277	1830
120	233	297	367	457	578	759	867	1316	1884	2462
125	241	307	379	472	595	781	894	1356	1937	2532
130	249	317	391	487	612	803	921	1395	1991	2602
140	264	336	415	516	646	847	976	1474	2098	2743
150	279	356	439	545	682	891	1030	1552	2205	2883
160	293	373	461	572	714	932	1080	1625	2304	3004
170	309	393	485	601	748	976	1135	1703	2412	3145
180	324	412	509	630	783	1020	1189	1782	2519	3285
190	340	432	533	659	818	1064	1244	1860	2626	3425
200	355	451	557	688	853	1108	1299;	1939	2733	3566
220	386	490	605	747	922	1196	1408	2096	2948	3846
240	416	529	654	805	992	1285	1517	2253	3162	4127
260	447	568	702	863	1061	1303	1626	2410	3377	4408
280	478	607	750	922	1131	1461	1735	2568	3591	4688
300	509	646	798	980	1200	1549	1844	2725	3806	4969

По требованию потребителя покрываются способом химического цинкования или термодиффузионным.
Упаковывается в деревянные ящики по 50, 60 кг. Ящики ставятся на поддоны.

Пример условного обозначения:

Болт ГОСТ 52644 с шестигранной головкой с увеличенным размером под ключ с диаметром резьбы d = 20 мм, длиной 1-75 мм, конструктивного исполнения тела болта 2, конструктивного исполнения головки 1, класса прочности 10.9, климатического исполнения У, с химическим фосфатным покрытием по ГОСТ 9.306 толщиной 10-15 мкм:

Болт 2.1 М20 х 7510.9 хим. фос 10-15 ГОСТ Р 52644-2006

Болт 52644 с шестигранной головкой с увеличенным размером под ключ с диаметром резьбы d = 22 мм, длиной 1-75 мм, конструктивного исполнения тела болта 2, конструктивного исполнения головки 1, класса прочности 10.9, климатического исполнения У, с химическим фосфатным покрытием по ГОСТ 9.306 толщиной 10-15 мкм:

Болт 2.1 М22 х 7510.9 хим. фос 10-15 ГОСТ Р 52644-2006

Болт высокопрочный ГОСТ 52644 с шестигранной головкой с увеличенным размером под ключ с диаметром резьбы d = 24 мм, длиной I = 100 мм, конструктивного исполнения тела болта 1, конструктивного исполнения головки 1, класса прочности 10.9, климатического исполнения ХЛ:

Болт М24 х 10010.9ХЛ ГОСТ Р 52644-2006

Болт исполнения ХЛ высокопрочный ГОСТ 52644 с шестигранной головкой с увеличенным размером под ключ с диаметром резьбы d 30 мм, длиной I = 100 мм, конструктивного исполнения тела болта 1, конструктивного исполнения головки 3, класса прочности 10.9, климатического исполнения У, с термодиффузионным цинковым покрытием (ТД) по ГОСТ Р 9.316 толщиной 10 мкм:

Болт 1.3 М30 х 10010.9ХЛ ТД10 ГОСТ Р 52644-2006

Технические требования и ссылочные стандарты

Материал		Сталь¹)
Резьба	Поле допуска	6
	Национальный стандарт	ГОСТ 1759.1, ГОСТ 24705, ГОСТ 16093
Механические свойства	Класс прочности²⁾	6.8	8.8	9.8	10.9	12.9
	Национальный стандарт	ГОСТ Р 52643, ГОСТ 52627
Допуски	Класс точности	В
	Национальный стандарт	ГОСТ 1759.1
Качество поверхности	Национальный стандарт	ГОСТ 1759.2
Покрытие	Нормальное	Черная оксидная пленка
	Произвольное	Цинковое термодиффузионное по ГОСТ 9.316
		Металлическое или неметаллическое неорганическое по ГОСТ 9.306
Приемка		ГОСТ Р 52643
Соответствующие гайки		ГОСТ Р 52645
Соответствующие шайбы		ГОСТ Р 52646
1.Рекомендуемые марки стали приведены в ГОСТ Р 52643.
2.Рекомендуемые классы прочности для болтов, имеющих различный диаметр резьбы и изготовленных из стали различных марок, приведены в ГОСТ Р 52643.
3.Черная оксидная пленка с тонким остаточным масляным покрытием означает нормальное качество поверхности, получаемое в результате термообработки.

Стандарт ГОСТ Р 52644-2006 аналог ГОСТ 22353-77, DIN 6914, ISO 7411, ISO 7412.

Крепёжные изделия в дополнение к высокопрочным болтам и болтам ГОСТ 7798-70:
