Болт ГОСТ 7786 лемешный используется для крепления навесного
оборудования для сельскохозяйственных машин.
Аналоги: DIN 608, BS 4933
|
Болт ГОСТ 7786-81 лемешный с потайной головкой и квадратным подголовником:
| НТД | Болты ГОСТ 7786-81 |
| Диапазон размеров болтов | И10-М12 |
| Класс точности болтов | С |
| Поле допуска резьбы болтов | 6g
8g |
| Класс прочности болтов | 3.6
4.6
4.8
5.8 |
| Марка стали болтов | 20Г2Р, 10кп, 20кп |

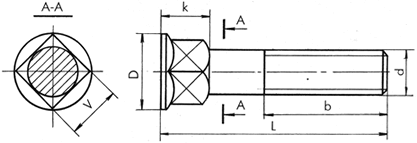

Болт ГОСТ 7786-81 лемешный с потайной головкой и квадратным подголовником:
| d | 6 | 8 | 10 | 12 | 14 |
16 | 18 | 20 | 22 | 24 | 27 |
| шаг резьбы |
1 | 1.25 | 1.5 | 1.75 | 2 | 2 |
2.5 | 2.5 | 2.5 | 3 | 3 |
| k |
4 | 5 | 6 | 7 | 8 | 9 | 10 |
11 | 12 | 13 | 15 |
| D |
10.9 | 13.1 | 15.3 | 18.7 | 20.9 | 23.9 |
26.2 | 29.6 | 33.0 | 35.0 | 39.6 |
| V |
6 | 8 | 10 | 12 | 14 | 16 | 18 |
20 | 22 | 24 | 27 |
| b |
18 | 22 | 26 | 30 | 34 | 38 | 42 |
46 | 50 | 54 | 60 |
| L |
28-60 | 35-100 | 40-130 | 45-130 | 55-130 |
60-130 | 65-130 | 70-130 | 75-130 | 80-130 |
90-130 |
Болт ГОСТ 7786-81 лемешный с потайной головкой и квадратным подголовником.
Теоретическая масса 1000 штук болтов (в кг).
Длина болтов
L ,
мм |
Диаметр болтов d, мм |
| Болты 5 | Болты 6 | Болты 8 | Болты 10 | Болты 12 |
Болты 16 | Болты 20 |
| Болты 20 | 2.908 | - | - | - | - | - | - |
| Болты 25 | 3.498 | 5.240 | 9.66 | 16.40 | - | - | - |
| Болты 30 | 4.080 | 6.086 | 11.20 |
18.84 | 30.19 | - | - |
| Болты 35 | 4.678 | 6.932 | 12.74 |
21.28 | 33.73 | - | - |
| Болты 40 | 5.268 | 7.777 | 14.28 |
23.72 | 37.27 | 71.73 | - |
| Болты 45 | 5.859 | 8.621 | 15.81 |
26.16 | 40.81 | 78.04 | - |
| Болты 50 | 6.448 | 9.466 | 17.35 |
28.61 | 44.35 | 84.37 | 131.7 |
| Болты 55 | 7.038 | 10.311 | 18.89 | 31.05 |
47.89 | 91.09 | 141.9 |
| Болты 60 | 7.628 | 11.156 | 20.43 | 33.49 |
51.43 | 97,62 | 152.1 |
| 65 | 8.218 | 12.001 | 21.97 |
35.93 | 54.97 | 104,15 | 162,4 |
| 70 | 8.808 | 12.845 | 23.51 |
38.38 | 58.51 | 110.67 | 172.6 |
| 75 | 9.399 | 13.690 | 25.05 | 40.82 |
62.05 | 117.20 | 182.3 |
| 80 | 9.989 | 14.535 | 26.59 | 43.28 |
65.59 | 123.73 | 193.1 |
| 90 | - | 16.225 | 29.67 | 48.27 |
72.67 | 136.78 | 213.5 |
| 100 | - | - | 32.75 | 56.08 |
79.75 | 149.84 | 234.0 |
| 110 | - | - | - | 58.04 |
86.83 | 162.89 | 254.5 |
| 120 | - | - | - | 62.92 |
93.91 | 175.94 | 274.9 |
| 130 | - | - | - | 67.81 |
100.99 | 188.10 | 295.4 |
| 140 | - | - | - | 72.69 |
108.07 | 202.05 | 315.9 |
| 150 | - | - | - | 77.58 |
115.15 | 215.11 | 336.3 |
| 160 | - | - | - | - |
122.23 | 228.16 | 356.8 |
| 170 | - | - | - | - |
129.31 | 241.21 | 377.3 |
| 180 | - | - | - | - |
136.39 | 254.26 | 397.7 |
| 190 | - | - | - | - |
143.47 | 267.31 | 418.2 |
| 200 | - | - | - | - | 150.55 |
280.36 | 438.7 |
|
|
|
|
